린나이 보일러 (RC34-18KF) 온도 조절기 (RBMC-35) 고장 수리 해결 - (2020-12-21)

야생화정보마당 2021. 8. 16. 13:43
반응형



고장 증상)

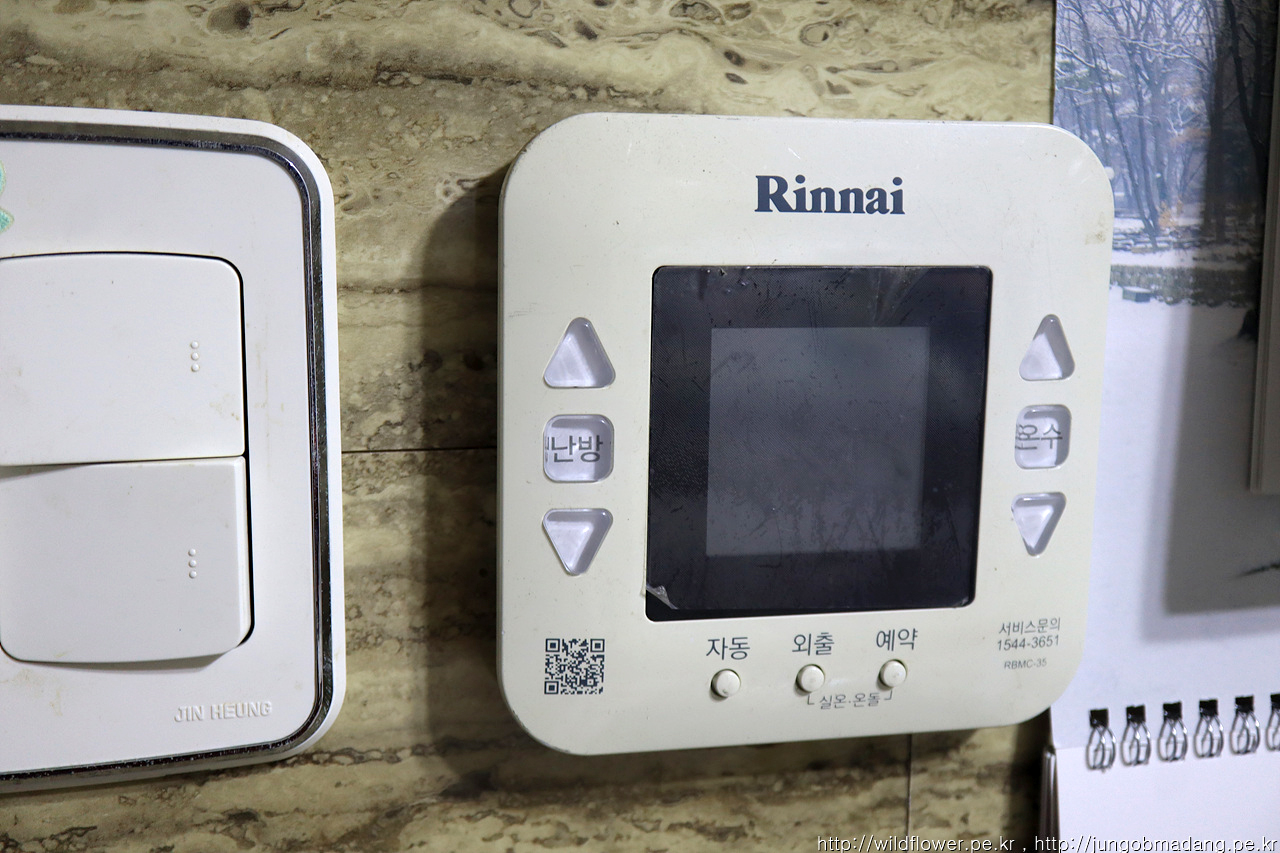

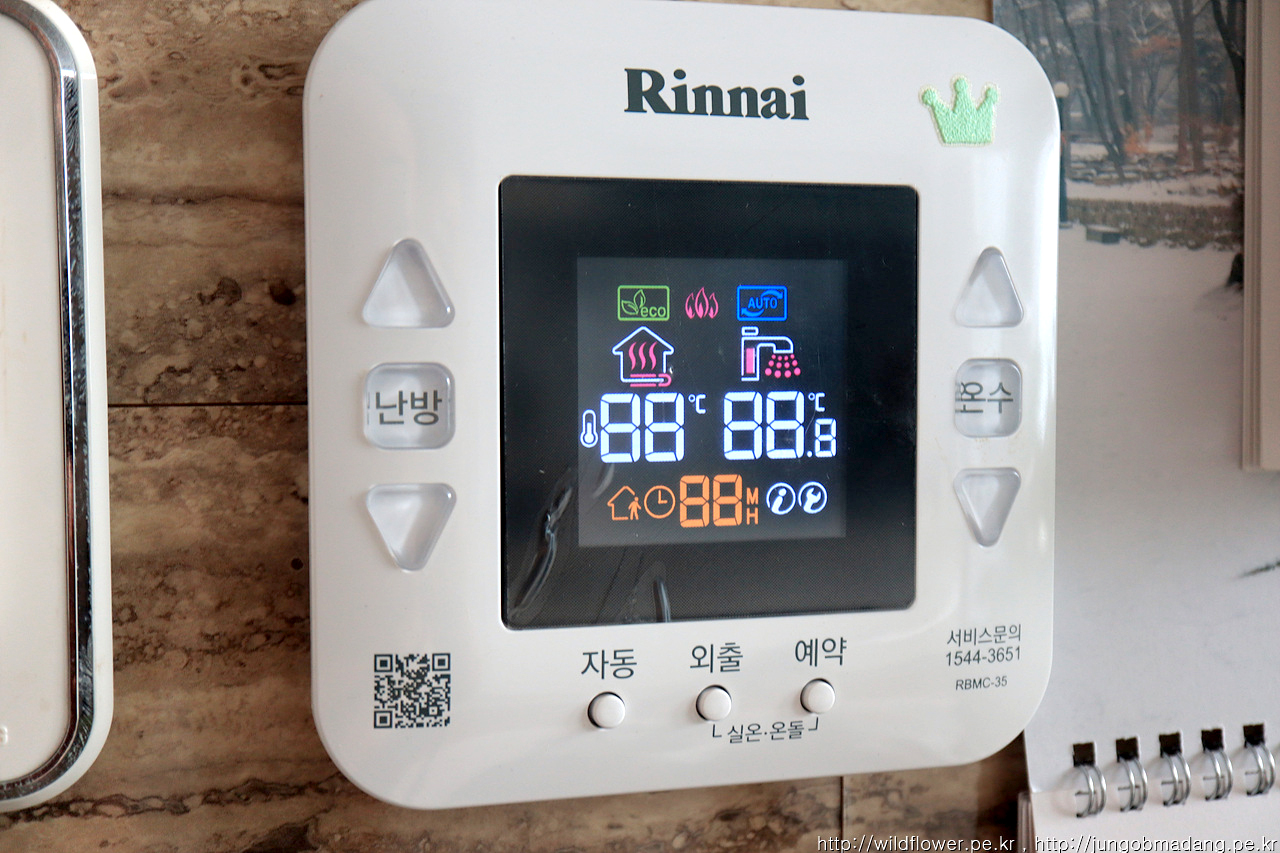

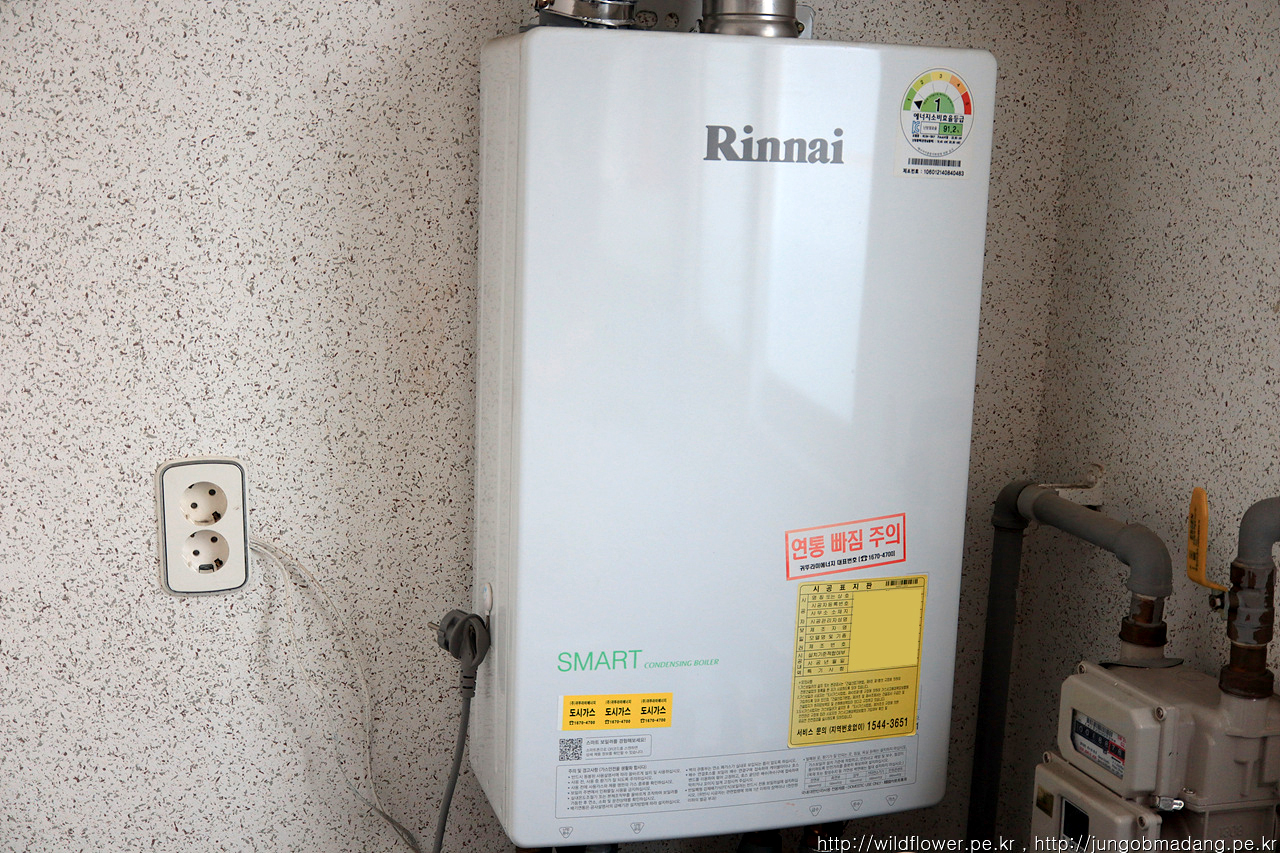

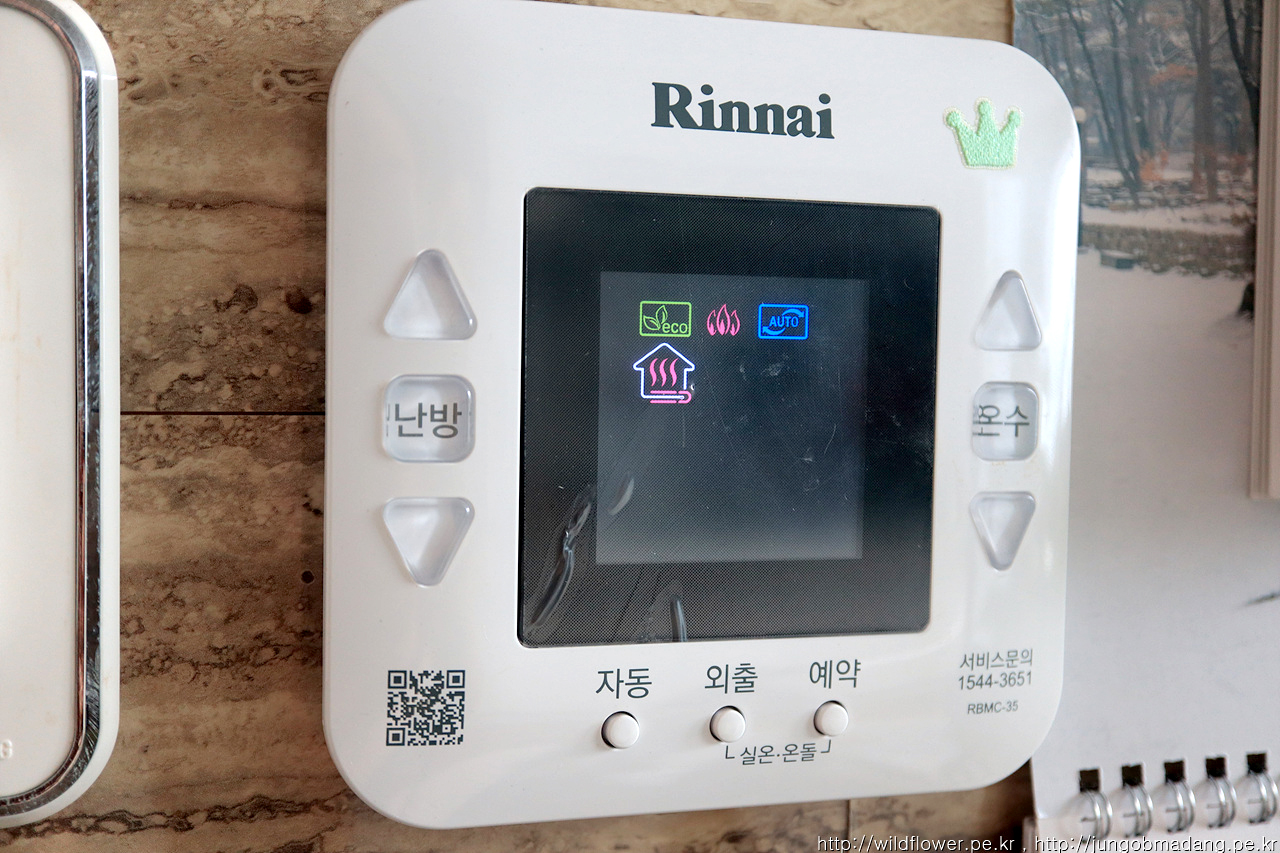

5년 정도 사용중인 린나이 보일러(RC34-18KF)의 온도 조절기(RBMC-35) 가 아래와 같이 액정 화면에 모든 아이콘이 반복적으로 표시되었다 꺼졌다 반복되면서 아무 버튼도 눌러지지 않아 보일러 작동 불가한 상황입니다.





해결 방안)

증상 해결을 위해 1544-3651(린나이 고객센터)에 전화해서 상담원에게 문의하니 일시적으로 그럴 수 있으니 보일러 전원 코드를 뽑았다가 다시 꽂으면 될 수도 있다고 합니다. 그 방법은 제가 통화 전 이미 수차례 시도 했으나 동일 증상이라 안 된다고 하니 그렇다면 1. 보일러와 온도 조절기 사이의 배선이 끊어졌는 지 점검하고 해결 안되면 2. 온도 조절기의 배선 단자 불량일 수 있다고 하고 3. 온도 조절기를 교체하는 방법에 대해 알려 줍니다.

위 세가지 방법은 서비스 기사을 불렀을 경우 기본 비용(출장비)이 18000원 발생이 되고, 온도 조절기 불량으로 교체할 경우 50000원의 추가 비용이 발생한다고 하네요.

그래서 차근 차근 해결할 생각에 통화를 끊습니다.

참고로 온도 조절기 RBMC-35 모델은 인터넷으로 새 제품은 65000원(배송비 별도), 중고는 최저가 17000원(배송비 별도)로 확인 됩니다.



린나이 고객센터를 통해 점검 포인트를 확인했으니 할 수 있을 것 같아서 스스로 해결해보기로 합니다.

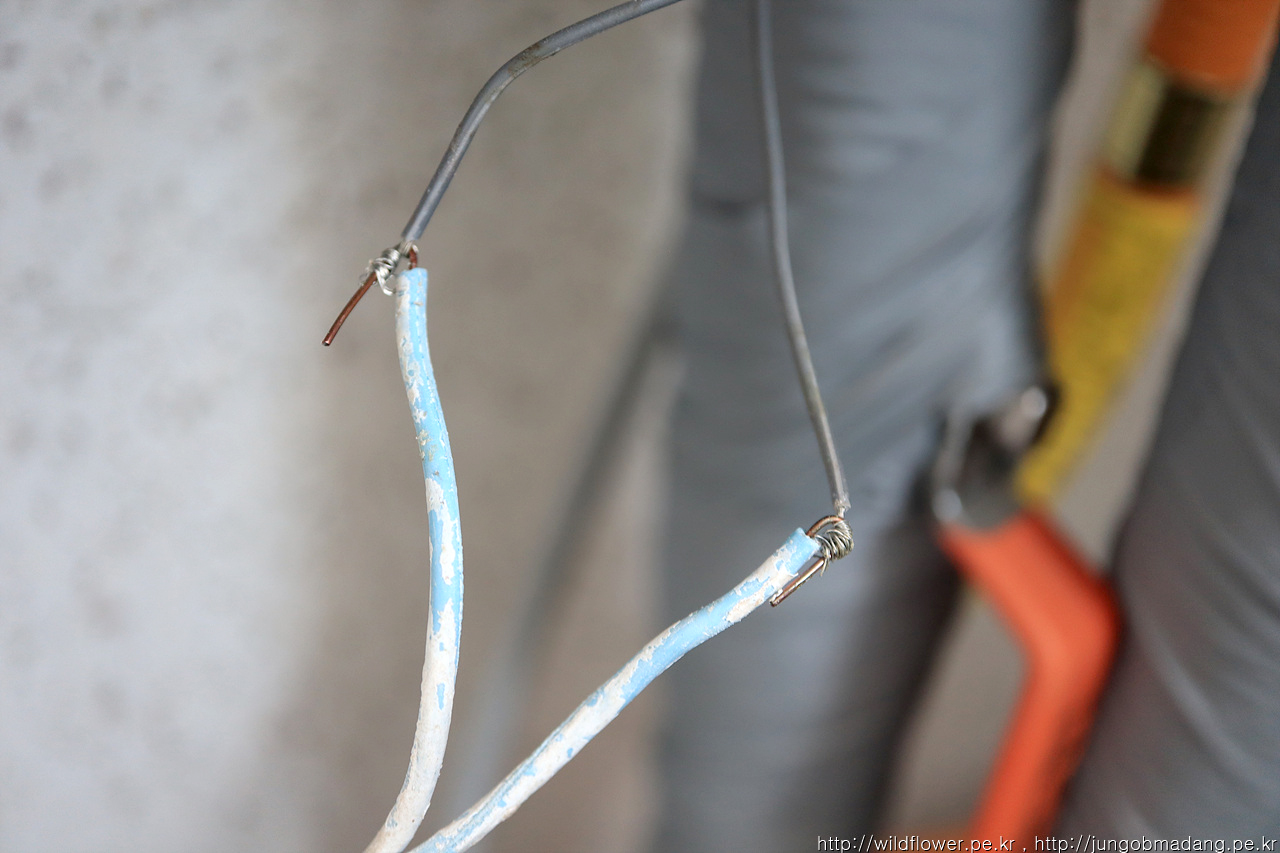

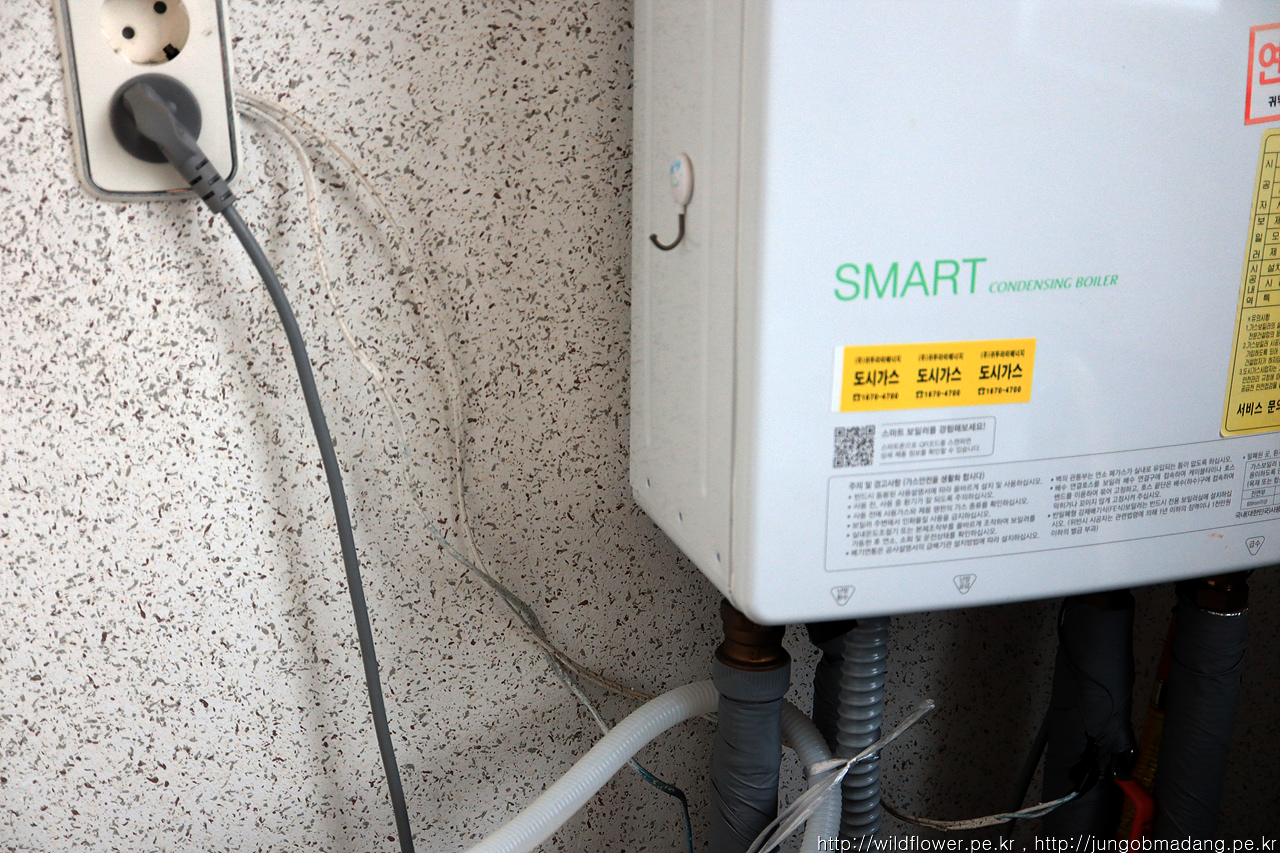

1. 온도 조절기와 보일러가 연결된 배선을 점검을 위해 보일러 연결된 전원 코드를 뽑고, 보일러 아래 회색 배선에 감긴 전기 테이프를 뜯어서 배선 상태 보니 이상 없고

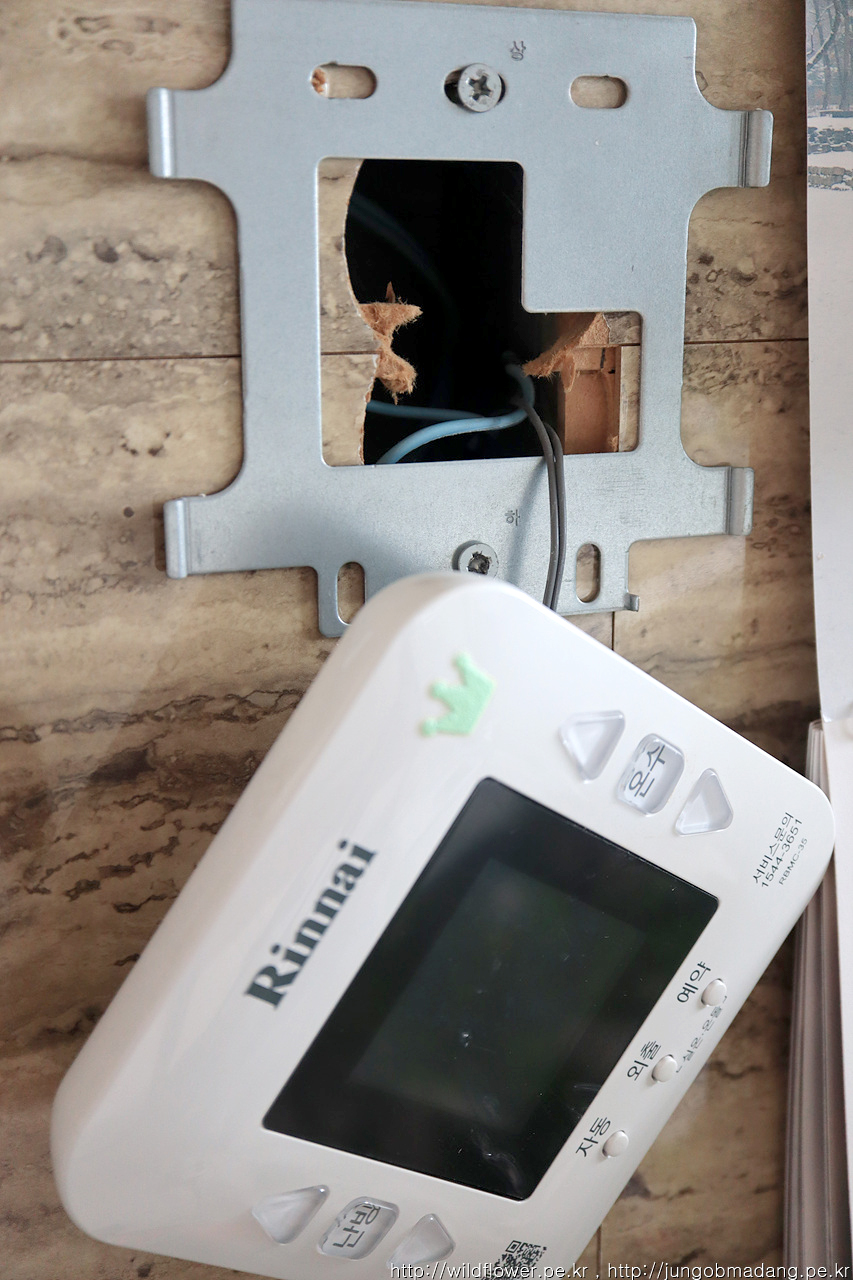

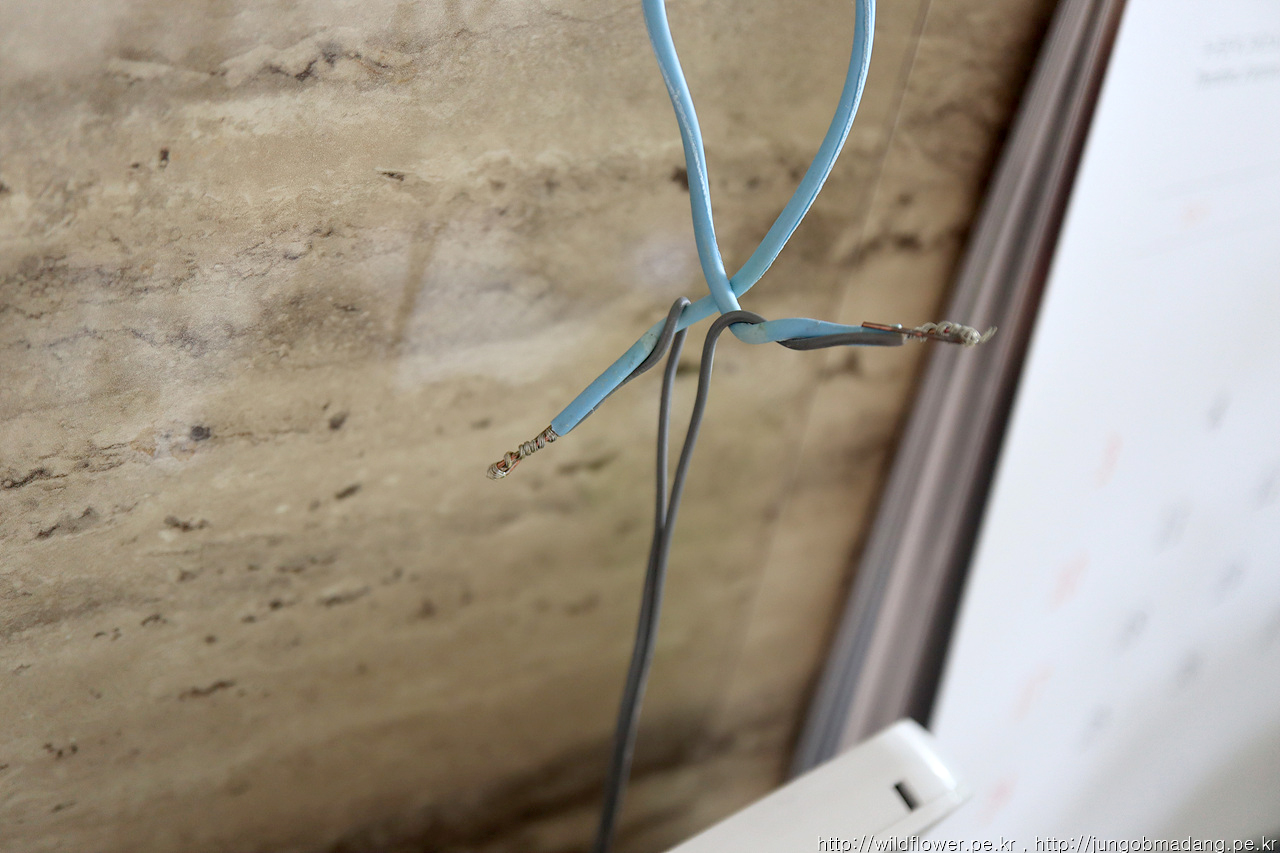

온도 조절기 본체를 위로 들면 아래처럼 빠지는 데,

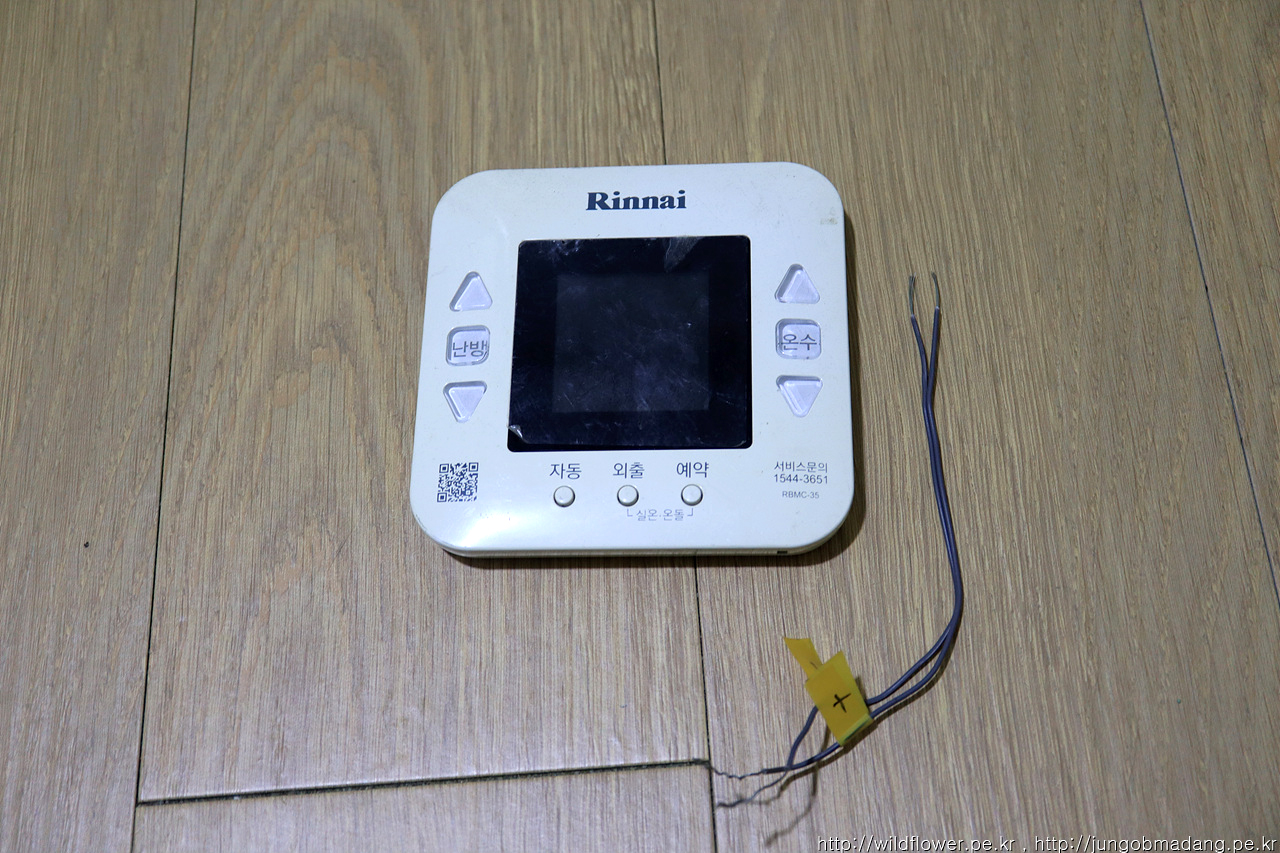

그래서 벽에 매입된 배선이 문제 있나 싶어 온도 조절기의 배선을 분리 해서 보일러 아래 배선에 바로 연결해도 아래와 같이 동일 증상으로 해결이 안됩니다. 이제 온도 조절기의 단자를 체크 하고 그래도 안되면 온도 조절기을 교체하는 방법이 남았습니다.

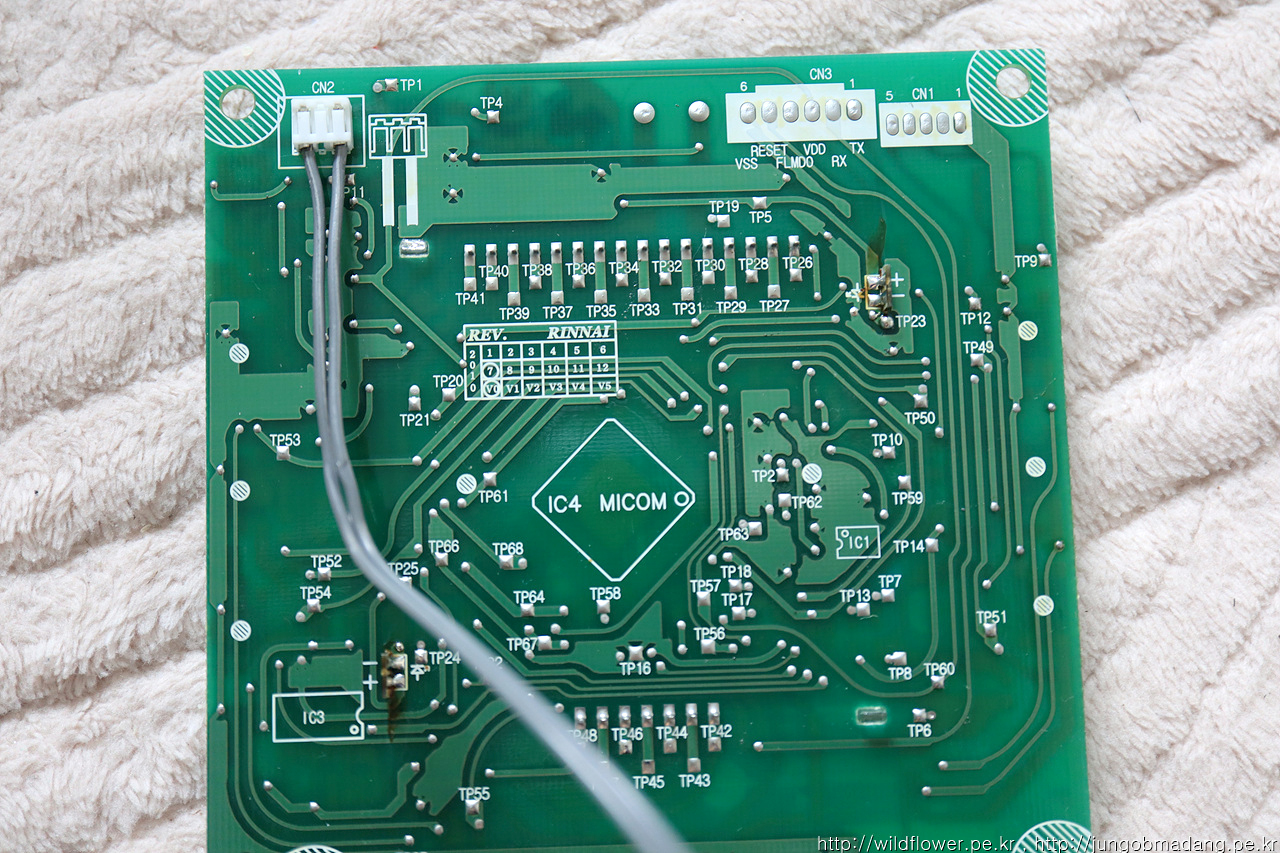

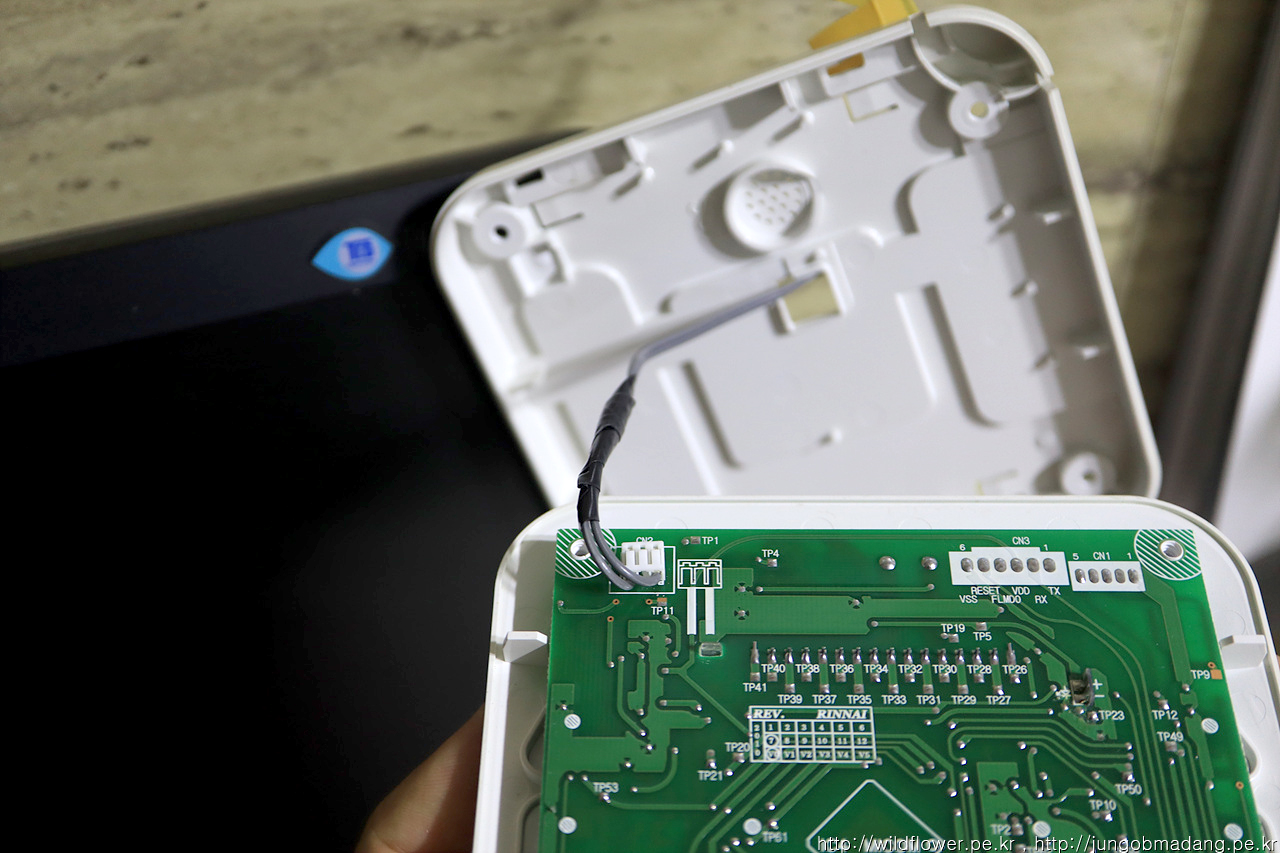

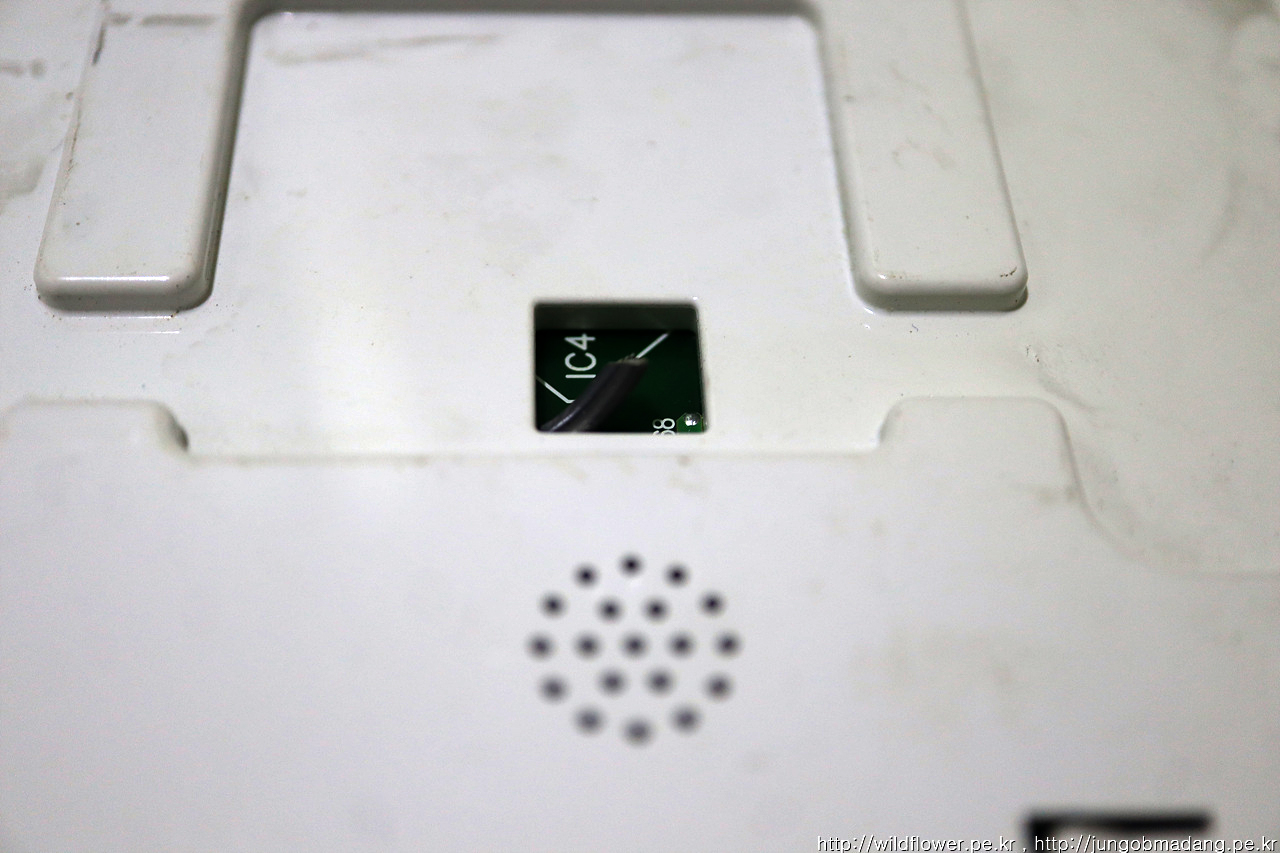

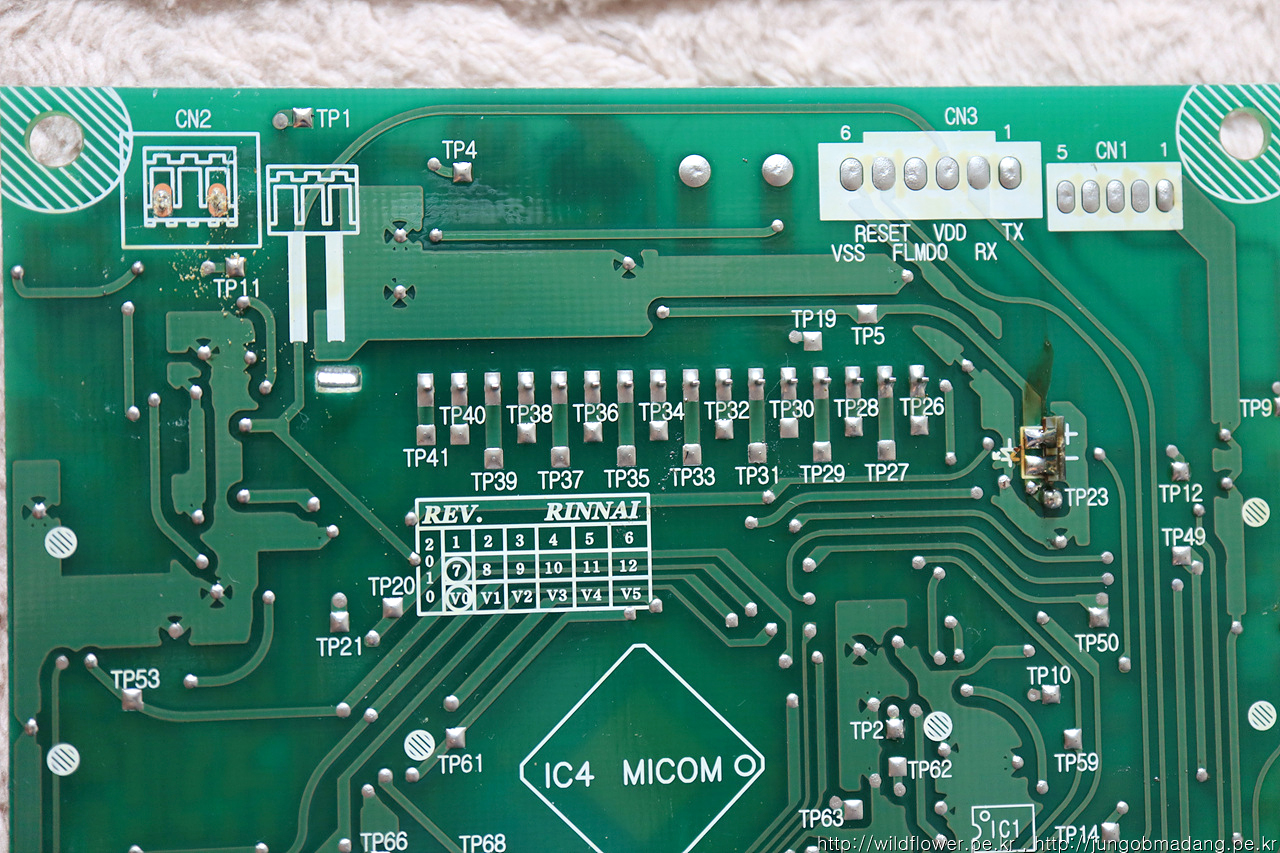

2. 온도 조절기의 단자를 체크하기 위해 온도 조절기 뒤의 십자 나사 네개를 풀고 보니 배선이 연결된 단자가 납땜이 되어 있어



새로운 배선을 연결해 보기로 해서 기존 단자 및 배선을 뜯어 내고

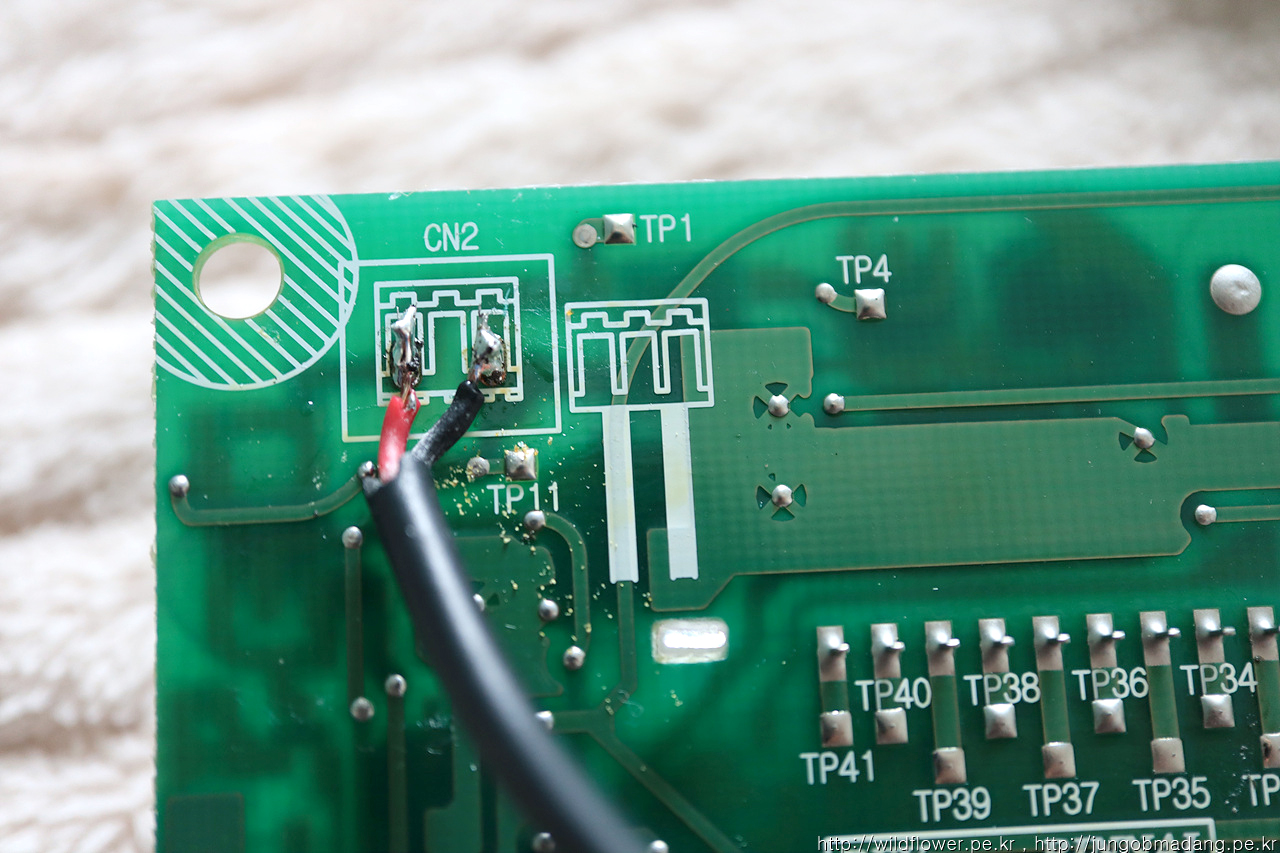

새로운 배선을 납땜해서



보일러 전원 코드가 뽑힌 걸 확인하고 아래 배선에 연결하고 보일러 전원 코드를 연결하니 역시나 안됩니다.





3. 온도 조절기를 교체하기 위해 새제품을 구매할 수도 있으나 중고도 작동이 잘 된다면 문제 없을 것 같아서 인터넷 최저가 17000원짜리를 방문수령이 가능할 것 같아서 연락해보니 바로 가능하다고 해서 구매합니다. 쇼핑몰 수수료를 아껴서 고맙다고 알아서 2000원 빼주셔서 15000원에 구매합니다.



구매 전에 제품의 배선이 본체 근처까지 절단된 것에 대해 알려 주셔서 그 정도야 다른 배선으로 이으면 되니 괜찮다고 하고요.

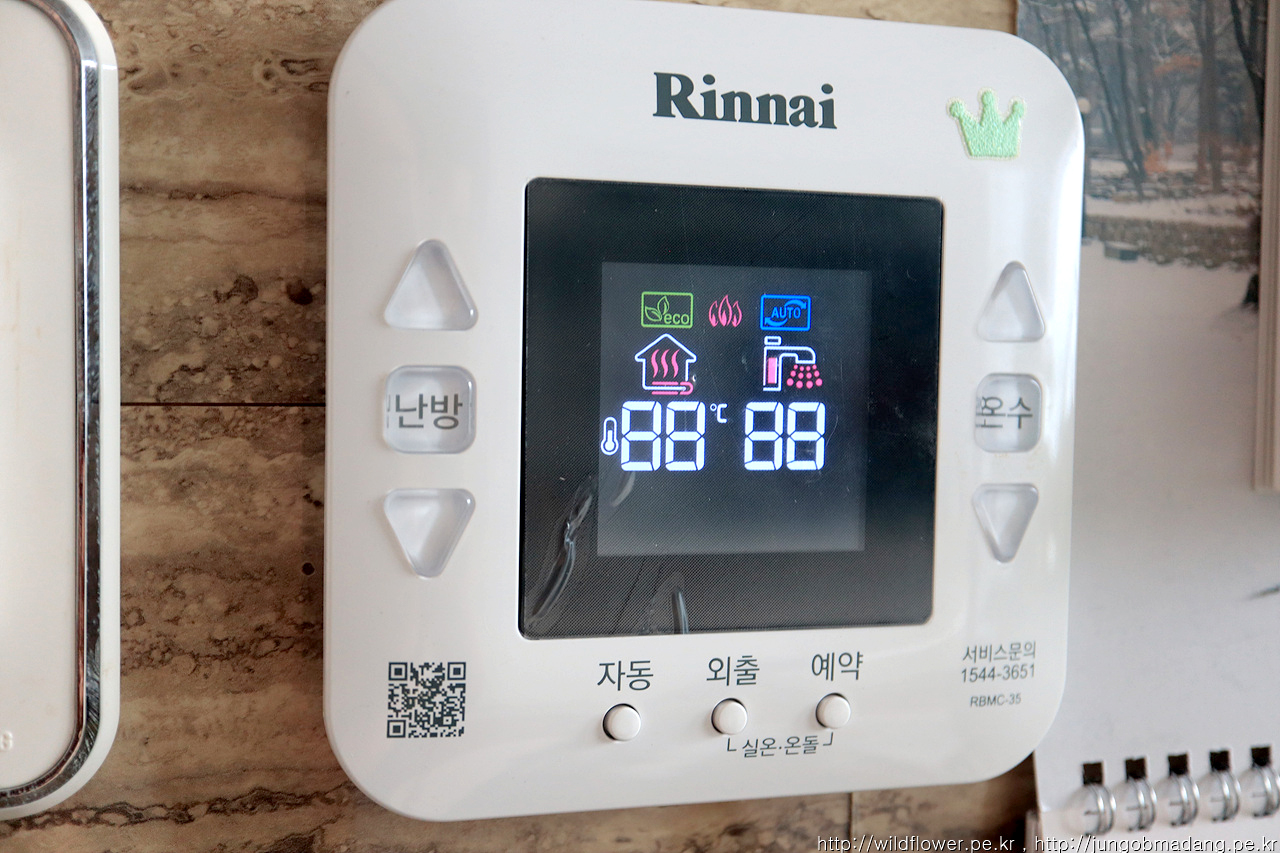

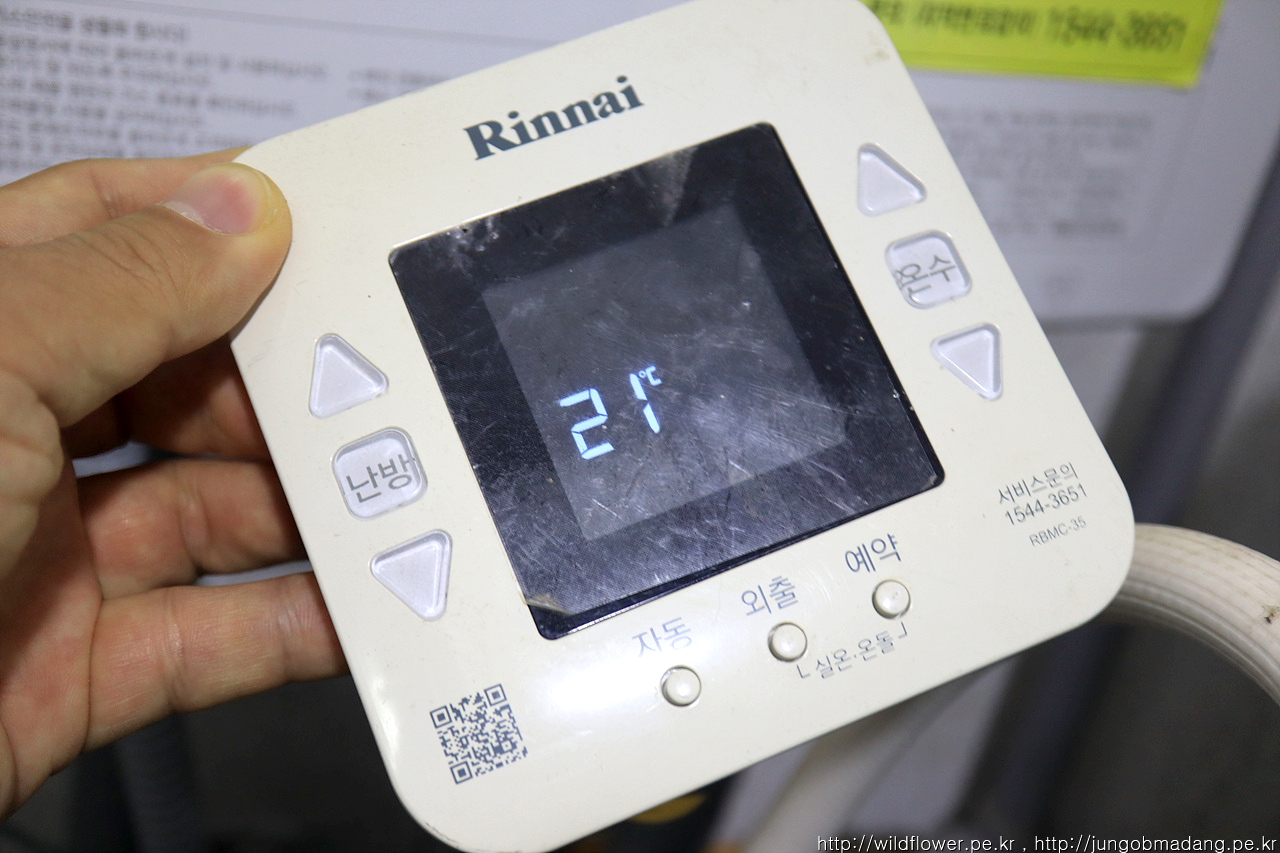

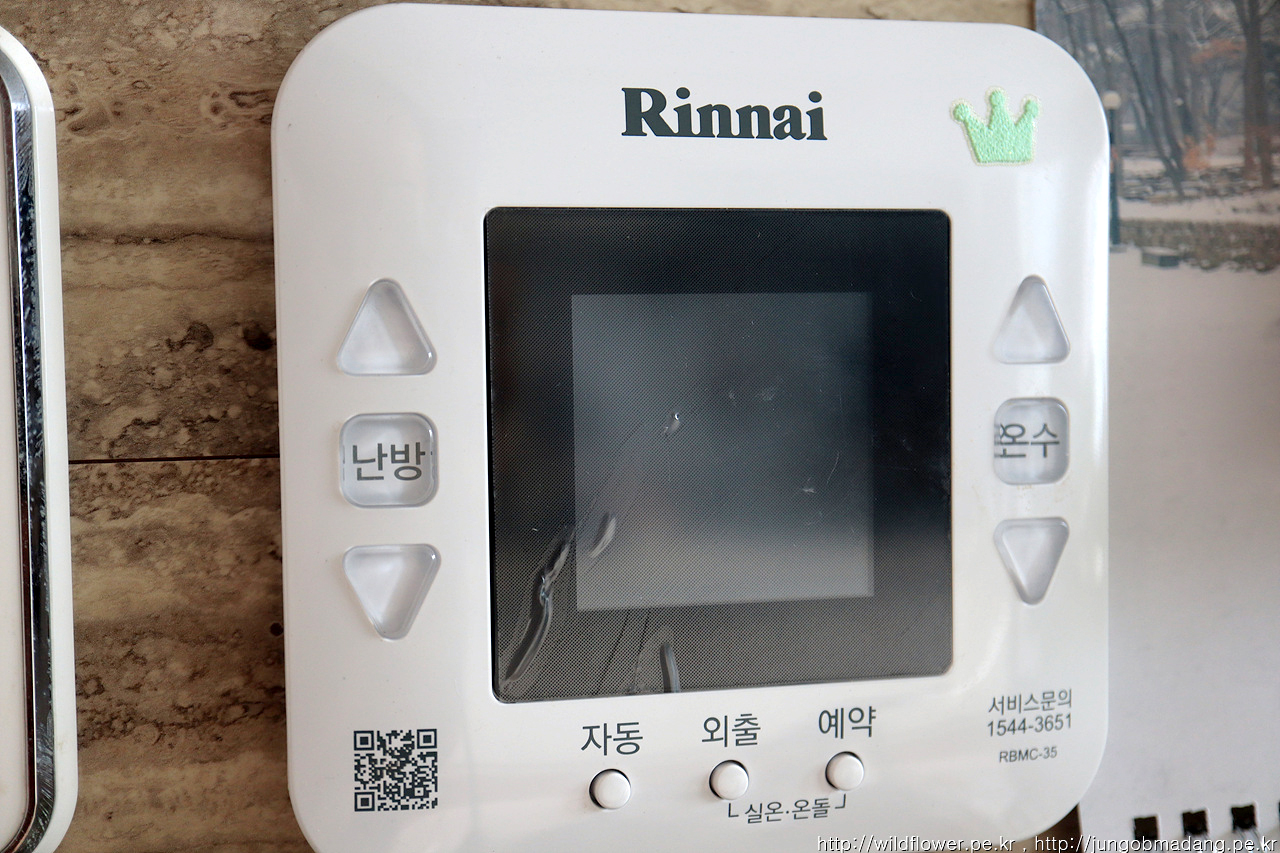

보일러 전원 코드 뽑힌 상태에서 아래 배선에 연결하니 이렇게 정상 작동을 확인합니다. ㅠ



이제 작업을 마무리 해야죠. 보일러 전원 코드 뽑힌 상태로

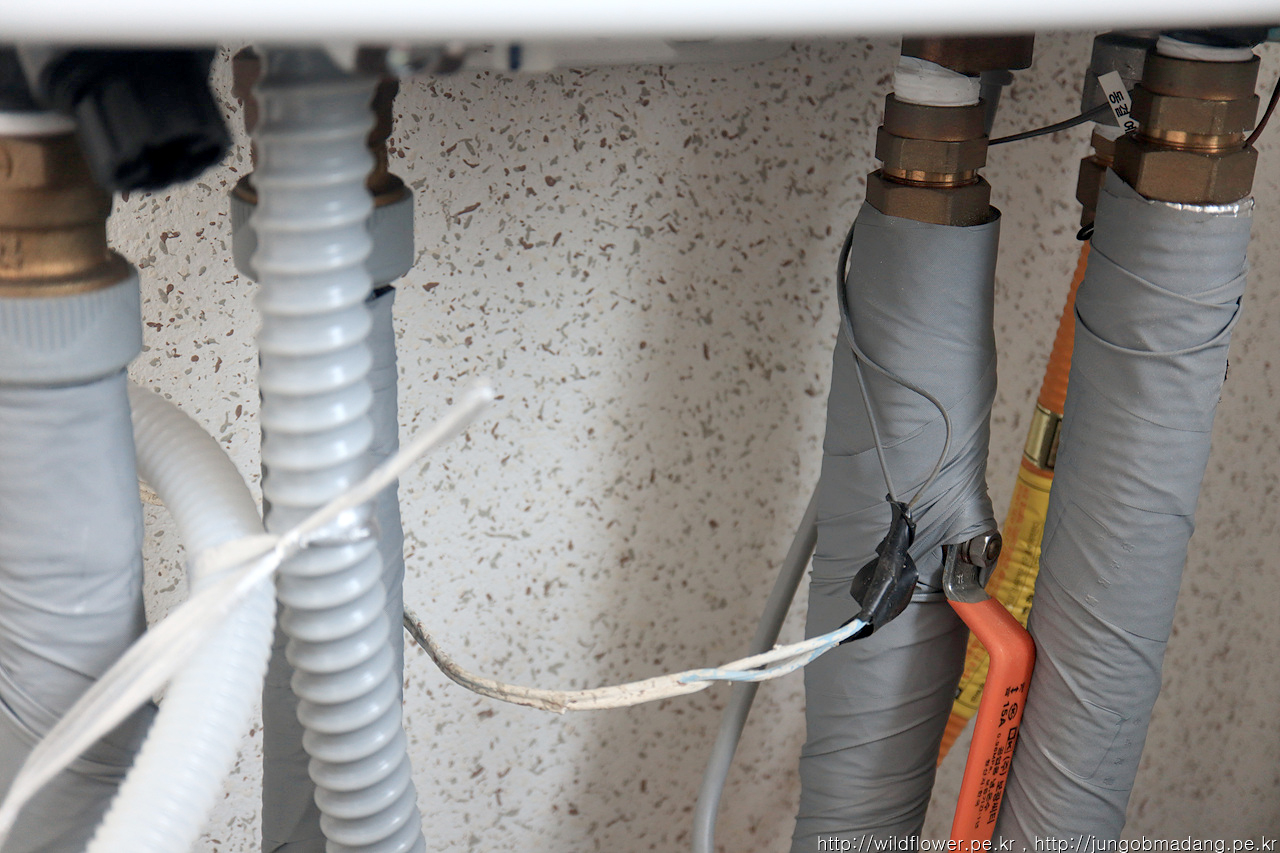

보일러 아래 배선을 기존 배선과 감고 전기 테이프로 마무리



온도 조절기 중고 색이 너무 바래서 기존에 고장난 것 앞커버를 교체하고

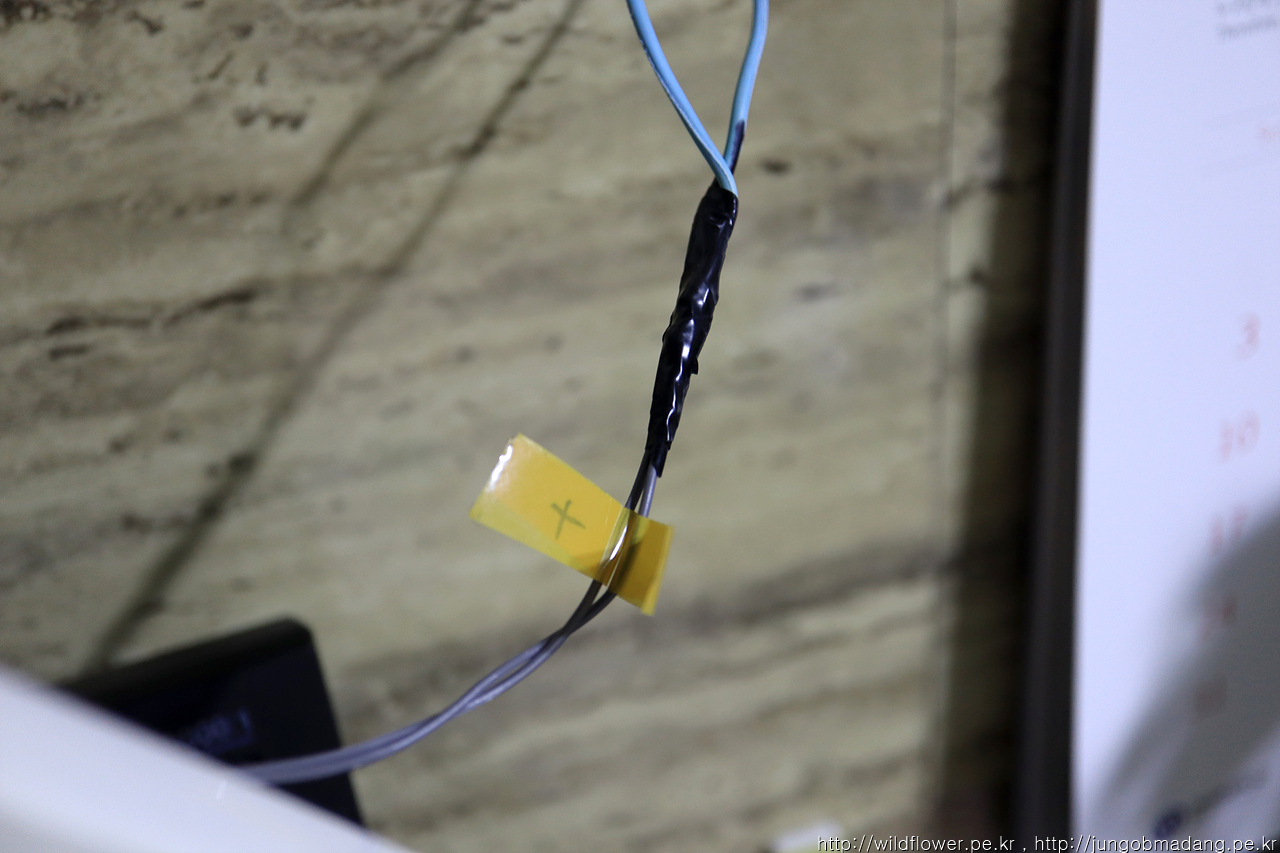

배선도 기존의 배선 활용해서 전기 테이프로 마무리

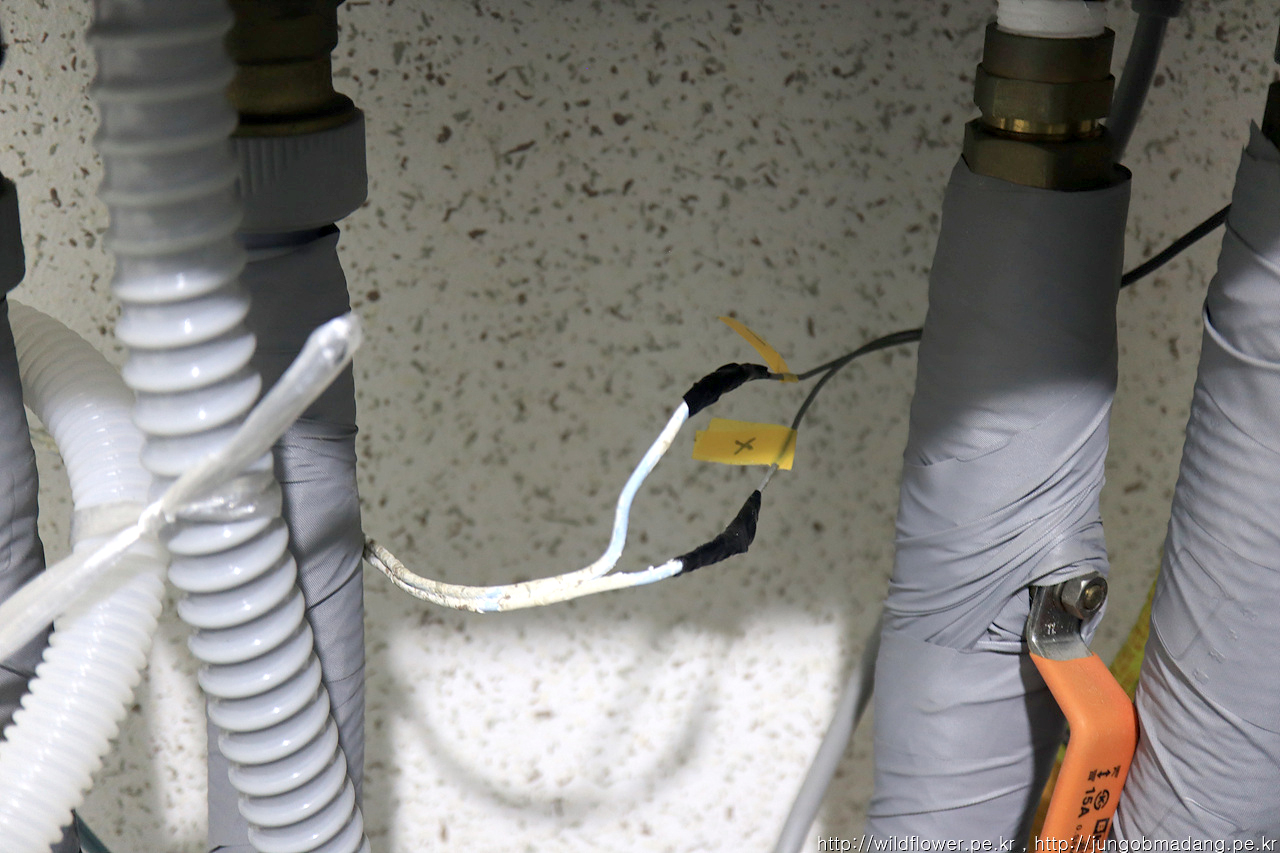

온도 조절기와 벽면에 보일러와 연결된 배선과 감고 전기 테이프로 마무리



두둥~~



보일러 전원 코드를 다시 꽂습니다.





결론은 온도 조절기 고장 불량으로 중고 온도조절기로 교체하여 해결했다는 겁니다.



직접 해보시려면 작업에 대한 정확한 이해를 하시고, 배선 작업시 두 선이 붙어서 쇼트나지 않게 주의하시고 중간 중간 체크시에도 오픈된 배선 두개가 달라 붙지 않게 주의 바랍니다.

테스터기로 확인하니 보일러 배선이 12V의 전기가 흐르고 있었습니다. + 와 - 구별 없이 온도 조절기 내에서 작용하는 지는 몰라도 외부로 오픈된 배선 끼리는 부딪히면 스파크등의 문제가 생길 수 있으니까요.



린나이 서비스 기사을 통해 해결하시면 68000원

제가 한 방법은 중고 온도 조절기 및 배송비(제 경우 15000원에 버스비 약간)가 발생합니다.
